供应LED照明电源MOSFET CS3410B3 HJ 3410
- 产品价格：
- 面议/ 1pcs
- 交易说明：
- 本站所有价格仅供参考，网上订单需书面确认后生效，期盼您来函来电。
- 厂 家：
- HJ
- 封 装：
- TO-251
- 批 号：
- 12+
- 数 量：
- 50000
产品咨询直线：021-38046966
产品详细说明
CS3410B3
应用领域：汽车充电控制
| 牌： | 其他 | 型号： | CS3410B3 |
| 种类： | 绝缘栅(MOSFET) | 沟道类型： | N沟道 |
| 导电方式： | 耗尽型 | 用途： | HI-REL/高可靠性 |
| 封装外形： | SP/特殊外形 | 材料： | N-FET硅N沟道 |
| 最大耗散功率： | 17 | 最大漏极电流： | 100 |
|
VDSS |
100 |
V |
|
ID |
17 |
A |
|
PD (TC=25℃) |
80 |
W |
|
RDS(ON) |
0.075 |
|
General Description：
CS3410B3, the silicon N-channel Enhanced VDMOSFETs, is obtained by the self-aligned planar Technology which reduce the conduction loss, improve switching performance and enhance the avalanche energy. The transistor can be used in various power switching circuit for system miniaturization and higher efficiency.

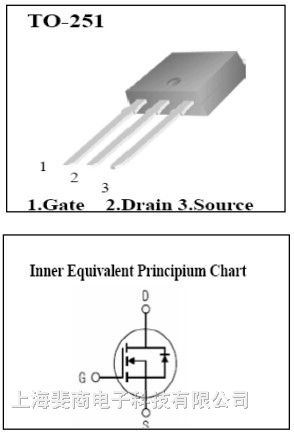

The package form is TO-251, which accords with the RoHS standard.
Features：
z Fast Switching
z Low ON Resistance(Rdson≤0.1)
z Low Gate Charge (Typical Data:34nC)
z Low Reverse transfer capacitances(Typical:90PF)
z 100% Single Pulse avalanche energy Test
Applications：
Circuit of switching DC/DC converters and DC motor control
Absolute（Tc= 25℃ unless otherwise specified）：
|
Symbol |
Parameter |
Rating |
Units |
|
VDSS |
Drain-to-Source Voltage |
100 |
V |
|
ID |
Continuous Drain Current |
17 |
A |
|
Continuous Drain Current TC = 100 °C |
12 |
A |
|
|
I a1 DM |
Pulsed Drain Current |
68 |
A |
|
VGS |
Gate-to-Source Voltage |
±20 |
V |
|
E a2 AS |
Single Pulse Avalanche Energy |
150 |
mJ |
|
E a1 AR |
Avalanche Energy ,Repetitive |
15 |
mJ |
|
I a1 AR |
Avalanche Current |
5.5 |
A |
|
dv/dt a3 |
Peak Diode Recovery dv/dt |
5 |
V/ns |
|
PD |
Power Dissipation |
80 |
W |
|
Derating Factor above 25°C |
0.64 |
W/℃ |
|
|
TJ，Tstg |
Operating Junction and Storage Temperature Range |
175，–55 to 175 |
℃ |
|
TL |
MaximumTemperature for Soldering |
300 |
℃ |
华晶的MOS管主要分为四类：
1、200V极其以下：
代表型号有：CS90N03B4（25V/90A）主要应用于计算机主板和安定器中。
CS3205B8（55V/110A）主要应用于UPS，逆变器等。
CSZ44V（60V/55A）主要应用于UPS，安定器等。
CS75N75B8H（75V/100A）主要应用在电动车控制器，安定器等。
CS3410B3（100V/17A）主要应用在汽车充电控制。
CS540B8（100V/33A）在UPS/逆变器领域广泛应用。
CS3710B8（100V/57A）在UPS/逆变器领域广泛应用。
2、400V-500V系列：
代表型号有：CS730A8H（可替代IRF730），主要应用于电子镇流器/常压节能灯/CS740A8H(可替代IRF740)，主要应用于电子镇流器/常压节能灯。
CS3N50B8（500V/3A）,应用于电子镇流器/常压节能灯等。
CS830A8H（500V/5A），应用在镇流器/节能灯/安定器等。
CS840A8H（500V/8A）,应用在镇流器/节能灯/安定器等。
CS13N50A8H（500V/13A），应用在镇流器/节能灯/跑步机等。
3、600V系列常用型号有1N602N604N605N606N607N608N6010N6012N6020N60,2N65，4N65,5N65,8N65,10N65等，封装覆盖了TO-92，TO-251，TO-252，TO-220，TO-220F，TO-247，TO-3P等。
800-900V系列：常用型号有800V：CS1N80A1H，CS3N80A8，CS4N80A8H，CS8N80A8H；900V：CS8N90A8H，CS9N90ANHD。
