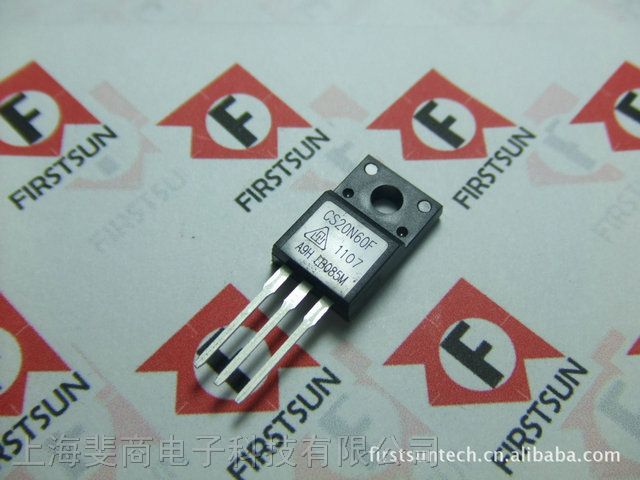

供应CS20N60FA9H 原装现货 HJ 20N60
- 产品价格：
- 面议/ 1pcs
- 交易说明：
- 本站所有价格仅供参考，网上订单需书面确认后生效，期盼您来函来电。
- 厂 家：
- HJ
- 封 装：
- TO-220F
- 批 号：
- 12+
- 数 量：
- 50000
产品咨询直线：021-38046966
产品详细说明
CS20N60FA9H
主要应用领域：电源适配器，隔离式的LED驱动，电动车充电器，LCD电源
_ku%25_stthvgwh.jpg)
Silicon N-Channel Power MOSFET CS20N60FA9H
|
VDSS |
600 |
V |
|
ID |
20 |
A |
|
PD(TC=25℃) |
85 |
W |
|
RDS(ON)Typ |
0.36 |
Ω |
General Description：
CS20N60FA9H, the silicon N-channel Enhanced VDMOSFETs, is obtained by the self-aligned planar Technology which reduce the conduction loss, improve switching performance and enhance the avalanche energy. The transistor can be used in various power switching circuit for system miniaturization and higher efficiency. The package form is

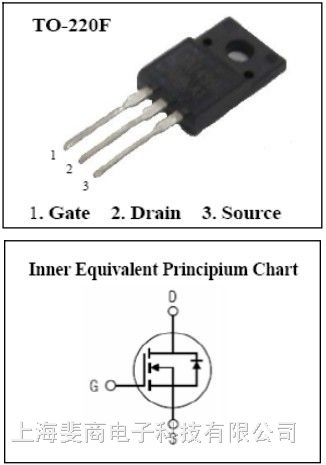

TO-220F, which accords with the RoHS standard.
Features：
Fast Switching
Low ON Resistance(Rdson≤0.45Ω)
Low Gate Charge (Typical Data:70nC)
Low Reverse transfer capacitances(Typical: 32pF)
100% Single Pulse avalanche energy Test
Applications：
Power switch circuit of adaptor and charger.
CS20N60FA9H, the silicon N-channel Enhanced VDMOSFETs, is obtained by the self-aligned planar Technology which reduce the conduction loss, improve switching performance and enhance the avalanche energy. The transistor can be used in various power switching circuit for system miniaturization and higher efficiency. The package form is
TO-220F, which accords with the RoHS standard.
Features：
Fast Switching
Low ON Resistance(Rdson≤0.45Ω)
Low Gate Charge (Typical Data:70nC)
Low Reverse transfer capacitances(Typical: 32pF)
100% Single Pulse avalanche energy Test
Applications：
Power switch circuit of adaptor and charger.
华晶的MOS管主要分为四类：
1、200V极其以下：
代表型号有：CS90N03B4（25V/90A）主要应用于计算机主板和安定器中。
CS3205B8（55V/110A）主要应用于UPS，逆变器等。
CSZ44V（60V/55A）主要应用于UPS，安定器等。
CS75N75B8H（75V/100A）主要应用在电动车控制器，安定器等。
CS3410B3（100V/17A）主要应用在汽车充电控制。
CS540B8（100V/33A）在UPS/逆变器领域广泛应用。
CS3710B8（100V/57A）在UPS/逆变器领域广泛应用。
2、400V-500V系列：
代表型号有：CS730A8H（可替代IRF730），主要应用于电子镇流器/常压节能灯/CS740A8H(可替代IRF740)，主要应用于电子镇流器/常压节能灯。
CS3N50B8（500V/3A）,应用于电子镇流器/常压节能灯等。
CS830A8H（500V/5A），应用在镇流器/节能灯/安定器等。
CS840A8H（500V/8A）,应用在镇流器/节能灯/安定器等。
CS13N50A8H（500V/13A），应用在镇流器/节能灯/跑步机等。
3、600V系列常用型号有1N602N604N605N606N607N608N6010N6012N6020N60,2N65，4N65,5N65,8N65,10N65等，封装覆盖了TO-92，TO-251，TO-252，TO-220，TO-220F，TO-247，TO-3P等。
800-900V系列：常用型号有800V：CS1N80A1H，CS3N80A8，CS4N80A8H，CS8N80A8H；900V：CS8N90A8H，CS9N90ANHD。
1、200V极其以下：
代表型号有：CS90N03B4（25V/90A）主要应用于计算机主板和安定器中。
CS3205B8（55V/110A）主要应用于UPS，逆变器等。
CSZ44V（60V/55A）主要应用于UPS，安定器等。
CS75N75B8H（75V/100A）主要应用在电动车控制器，安定器等。
CS3410B3（100V/17A）主要应用在汽车充电控制。
CS540B8（100V/33A）在UPS/逆变器领域广泛应用。
CS3710B8（100V/57A）在UPS/逆变器领域广泛应用。
2、400V-500V系列：
代表型号有：CS730A8H（可替代IRF730），主要应用于电子镇流器/常压节能灯/CS740A8H(可替代IRF740)，主要应用于电子镇流器/常压节能灯。
CS3N50B8（500V/3A）,应用于电子镇流器/常压节能灯等。
CS830A8H（500V/5A），应用在镇流器/节能灯/安定器等。
CS840A8H（500V/8A）,应用在镇流器/节能灯/安定器等。
CS13N50A8H（500V/13A），应用在镇流器/节能灯/跑步机等。
3、600V系列常用型号有1N602N604N605N606N607N608N6010N6012N6020N60,2N65，4N65,5N65,8N65,10N65等，封装覆盖了TO-92，TO-251，TO-252，TO-220，TO-220F，TO-247，TO-3P等。
800-900V系列：常用型号有800V：CS1N80A1H，CS3N80A8，CS4N80A8H，CS8N80A8H；900V：CS8N90A8H，CS9N90ANHD。
