供应ULN2003A DIP/SOP16高电压高电流达林顿晶体管,国产IC,量大面议
产品详细说明
深圳市华正源电子有限公司

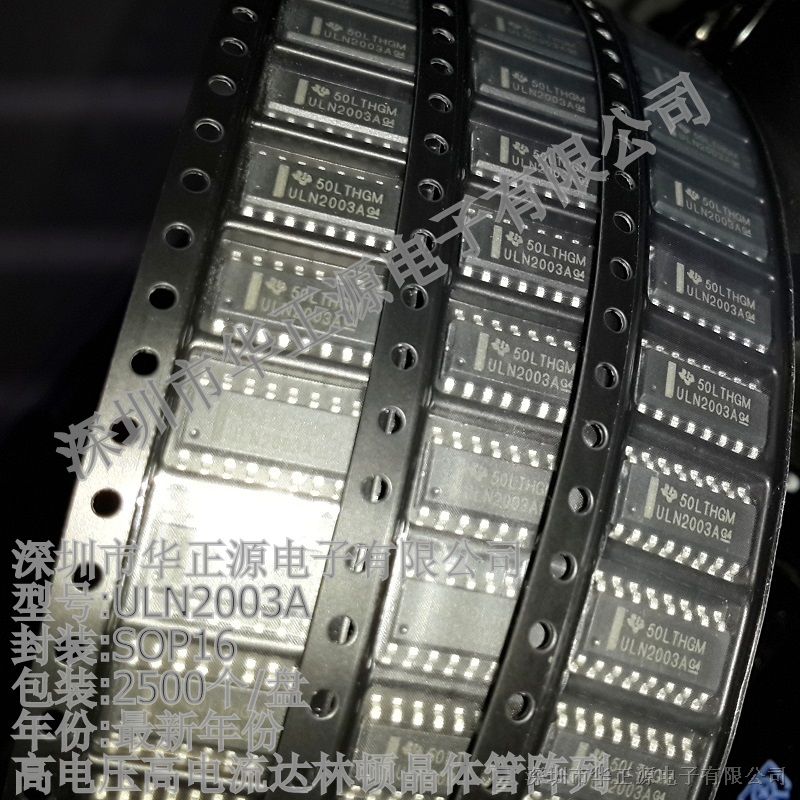

型号:ULN2003A
封装:SOP16
包装:2500个/盘
年份:最新年份
高电压高电流达林顿晶体管阵列
High-Voltage High-Current Darlington Transistor Array
特性
500毫安，额定集电极电流（单输出）
高输出电压：50 V
输出钳位二极管
输入兼容逻辑的不同类型
继电器驱动器应用
说明
该ULN2002A ， ULN2003A ， ULN2003AI ， ULN2004A ， ULQ2003A和ULQ2004A是
高电压大电流达林顿晶体管阵列。每一个由七个NPN达林顿对，具有高电压输出与
普通阴极钳位二极管开关感性负载。一个达林顿对的集电极电流额定值为500毫安。
达林顿对可并联以更高的电流能力。应用范围包括继电器驱动器，锤驱动器，灯驱
动器，显示驱动器（ LED和气体放电） ，线路驱动器和逻辑缓冲器。对于100 -V
（否则可互换）版本的ULN2003A和ULN2004A ，见SN75468和SN75469 ，
该ULN2002A是特别为使用14 - V到25 -V PMOS器件的使用而设计的。这个装置的
每一个输入有一个齐纳二极管和电阻串联，以控制到安全限制了输入电流。
该ULN2003A和ULQ2003A为每个达林顿对操作直接与TTL或5V CMOS器件2.7 - kΩ串联
基极电阻。该ULN2004A和ULQ2004A具有10.5 - kΩ串联基极电阻直接允许操作从使
用的6伏的电源电压到15 V.所需的ULN/ULQ2004A的输入电流低于该ULN/ULQ2003A
的CMOS器件，并且所需的电压小于由ULN2002A必需的。
