型号/规格
0805 1% 0.05R
-
品牌/商标
SUP（美隆）
-
环保类别
无铅环保型
-
产品主要用途
精密电子仪器仪表
-
功率分类
小功率（＜1W）
-
精度类别
高精度型（≤1%）
-
外形结构特征
片状型
-
引出线类型
无引出线
-
包装形式
卷带编带包装
-
PDF资料
下载PDF
超低阻贴片电阻生产厂家美隆电子是特殊贴片电阻制造商，为客户定制特殊电阻，详情请咨询服务QQ
超低阻贴片电阻产品特性：
1、尺寸: 0402 到2512
2、高信赖度，高准确度
3、抗高温
4、低允差
5、低电阻温度系数 (TCR) /低噪声
6、产品无铅端电极符合RoHS标准
7、机械强度高、高频特性优越
8、具有体积小、重量轻、安装密度高，抗震性强.抗干扰能力强，高频特性好等优点

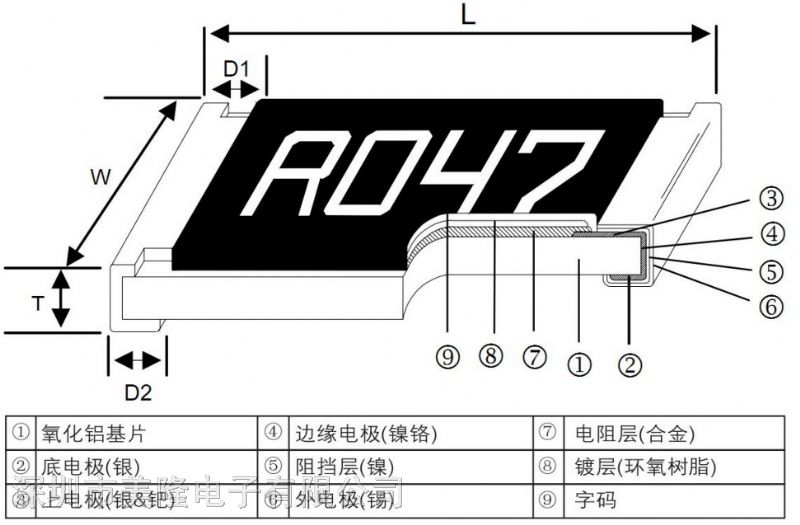

注：超低阻贴片电阻机构图
■超低阻贴片电阻产品参数：
规格尺寸： 0402、0603、0805、1206、2010、2512;
电阻值范围：10mΩ~976mΩ;
阻值精度： ±1%、5%;
额定功率：1/16W、1/10W、1/8W、1/4W、1/3W、3/4W、1W;
温漂系数 (TCR)：1500ppm、1200ppm、800ppm、500ppm、200ppm/℃;
温度范围：-55°c — +155°c超低阻贴片电阻
■参数详情：

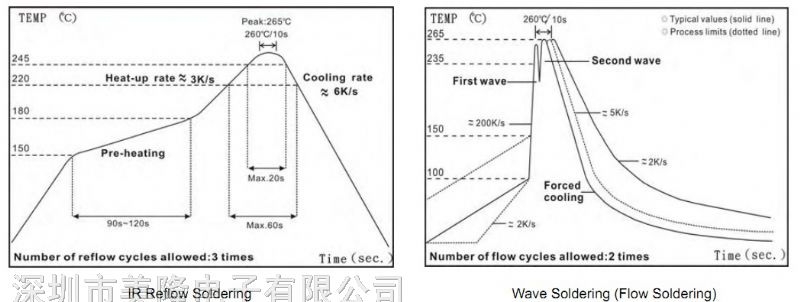

■焊接条件：
(1) 在最高温度260度红外回流焊的时间10秒
(2) 在最高温度260度波峰焊接的时间10秒
(3) 在最高温度410度烙铁的时间5秒
超低阻贴片电阻应用领域：
1、电源管理应用程序;
2、开关电源;
3、在音频应用程序起电流保护;
4、电压调节模块(粘滞剩磁强度);
5、直流直流转换器、电池、充电器、适配器;
产品相关注意事项:
SUPEROHM 强烈建议电阻储存条件:温度: 5℃~35℃,湿度 25%~75% (个体产品的条件).在满足SUPEROHM 的储存条件情况下，电阻的可焊性超过一年(每个产品的条件)后也会出现退化的可能性;
储存或运输过程中,包装箱应放在一个正确的方位，并在纸箱上标明作为一个标志。因受压,撞击或外力致外包装箱跌落时，可能会导致导线弯曲或者外力损坏电阻的现象发生;
产品在以下条件储存时,性能和焊接连接处可能会变化：
a. 储存在高静电的地方
b. 储存在雨,雪,烈日的直接影响下或者空气凝结的地方
c. 产品暴露在风中或者有腐蚀气体中包括 Cl2, H2S3, NH3, SO2, NO2.
