型号/规格
0805 0.5% 3.3K 5PPM
-
品牌/商标
SUPEROHM
-
环保类别
无铅环保型
-
产品主要用途
普通/民用电子信息产品
-
功率分类
小功率(<1W)
-
精度类别
普通型
-
外形结构特征
片状型
-
引出线类型
无引出线
-
包装形式
卷带编带包装
-
PDF资料
下载PDF
深圳美隆电子拥有成熟的产品无铅化技术,健全的质量认证体系,从设计、生产至发货的每一个环节都严格遵从各项标准,以确保产品的精密性和耐用性。所有产品均符合欧盟ROHS环保指令,先后通过了ISO9001质量管理、ISO14001环境管理体系和SGS环保认证体系。深受各个领域用户的好评,行业内视为优秀品牌企业。
■特性:
先进的薄膜技术
超高精度±0.01%
极低的TCR下来±5 ppm /°C
采用电阻范围1欧姆~ 3兆欧姆
微型尺寸0201可用
注:低温漂贴片电阻结构图
■应用:
医疗设备
测试/测量设备
互联设备
自动设备控制器
转换器
通信设备、手机、GPS、PDA等
高精密贴片电阻相关参数解析:
封装:0201,0402,0603,0805,1206,1210,2010,2512 ;
温漂:5PPM,10PPM,15PPM,25PPM,50PPM 等超低温漂;
精度:±0.01%(T),±0.05%(A),±0.1%(B),±0.25%(C),±0.5%(D),±1%(F)阻值精度常见系列均有,最高到万分之一精度
功率:1/32W,1/16W,1/10W,1/8W,1/5W,1/3W,1/2W,1W 不同封装大小对应不同功率,并可以制造提升功率型产品。

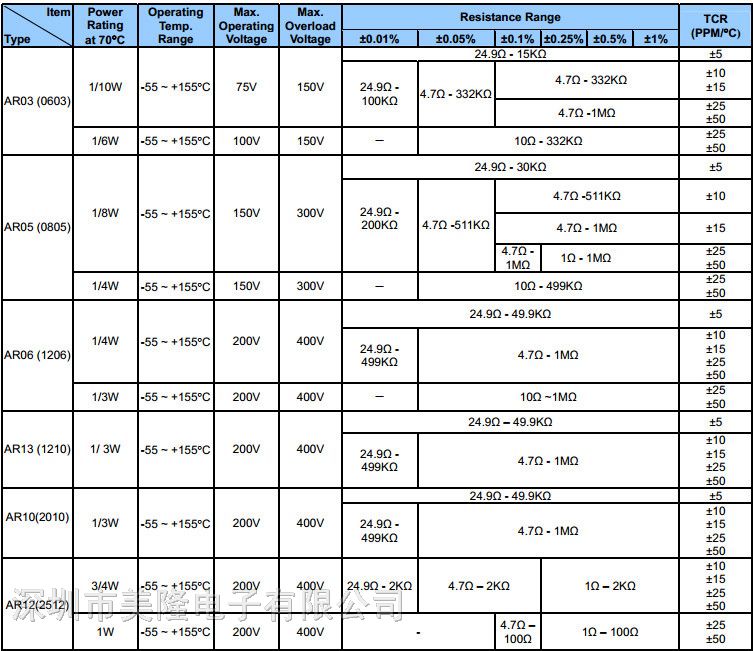

注:参数详情

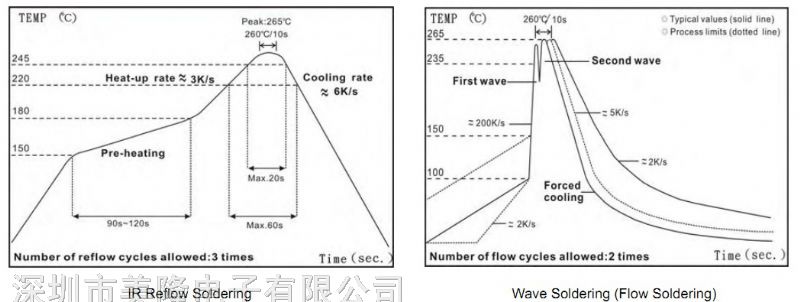

■焊接条件:
(1) 在最高温度260度红外回流焊的时间10秒
(2) 在最高温度260度波峰焊接的时间10秒
(3) 在最高温度410度烙铁的时间5秒
物料存储和运输要求:
非裸包装(说明:裸包装是指物料的原包装被拆分后的再存储。)
存储期限:出货起1年
防潮:管控仓储的温度要求(5 ℃~ 35 ℃)、湿度要求(25 %~ 75 %)。建议每天确认环境温湿度是否在要求范围内,发现异常时可以使用抽湿机或空调调节。
防挤压/碰撞:搬运储存时防止外箱或卷盘发生形变
如果产品存储在以下地方产品性能和焊接连接可能恶化:
a .存储在高静电区域。
b .存储在直接阳光、雨、雪或凝结区域。
