         SunYuan  DIN 1X1 ISO EM-S系列配电型隔离放大器，（一进一出）及 DIN 1X2 ISO EM-S系列（一进二出）模拟量隔离放大器隔离变送器 ，是一种将（传感器、PLC）一路模拟电压或电流信号经隔离、分配、转换成精度、线性度相匹配的标准模拟信号的混合集成模块。该配电型隔离放大器模块内部集成了一个或两个ISO EM-S系列高隔离的模拟信号隔离放大器IC，采用磁电耦合的低成本方案，主要用于对EMC（电磁干扰）无特殊要求的场合。该配电型隔离放大器隔离变送器内部的隔离电源不但给模块内部放大、转换电路供电，还可以向外部提供一组与输入端共地，但与辅助电源及信号输出全隔离的 (最大负载40mA)直流稳压电源，方便现场外部电路扩展运用。如：电桥电路、基准电路、无源型传感器供电等。

     DIN 1X2 ISO EM-S系列配电型隔离放大器，模拟信号一进二出隔离放大器变送器采用ISO EM U-P-O或ISO EM A-P-O系列集成电路组合构成，通过将输入模拟量的隔离转换，可获得两路输出为一致或分别不同的直流电压和电流信号。  输入端配电型模拟量隔离放大器使用非常方便，直接安装在标准DIN 35导轨上，无需调节和校正零点和增益精度，即可实现工业现场各种传感器信号的隔离、分配、转换功能，并能满足工业级宽温度、潮湿、震动等恶劣工作环境要求。

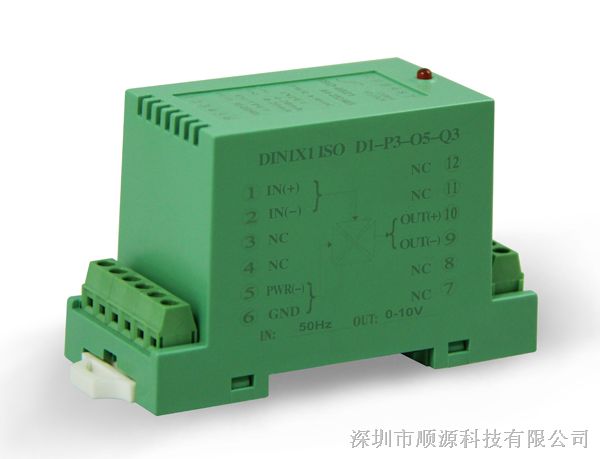

配电型隔离放大器产品图片：

配电型隔离放大器产品特点
●  精度等级：0.1级、0.2级、0.5级
●  可提供输入端功能拓展隔离电源：5V,12V,24VDC等
●  产品出厂前已检验校正，用户可以直接使用
●  全量程内非线性度<0.2%，免零点和增益调节
●  信号输入/输出1/输出2/辅助电源之间全隔离
●  辅助电源：5VDC，12VDC，24VDC单电源供电
●  两路输出可为一致或不同的直流电压和电流信号
●  0-75mV//0-5V/0-±100mV/0-±10V等电压信号与
 0-10mA/0-±20mA/4-20mA电流信号间隔离、放大转换
●  低成本、小体积标准DIN35导轨式安装
●  工业级温度范围: - 25℃ ~ + 70℃

配电型隔离放大器典型应用
●  无源型传感器隔离配电及信号采集传输
●  前置放大、电桥等电路配置电源方便采集信号
●  单路传感器信号采集隔离转换与分配控制
●  工业现场信号隔离、转换、放大及长线传输
●  4-20mA信号一进一（二）出的隔离和分配
●  模拟信号地线干扰抑制及数据隔离、采集
●  电力监控、医疗设备隔离监控安全栅
●  仪器仪表与传感器信号收发检测
●  4-20mA/0-5V等信号的隔离、分布及变换
●  工业现场模拟与数字信号并存监控及传输

配电型隔离放大器产品选型举例
例1， 输入：一路0-5V； 辅助电源：24VDC； 输出：一路4-20mA； 配电：两路15V。

            产品型号：DIN 1X1 ISOEM U1-P1-O1-S2

例2， 输入：一路4-20mA； 辅助电源：24VDC； 输出：两路4-20mA；   配电：两路24V。

           产品型号：DIN 1X2 ISOEM A4-P1-O1-S3

此款配电型隔离放大器导轨式可做成一进一出，一进二出，二进二出
