供应输入端配电型隔离放大器DIN1X1 ISOEM U1-P3-O5-S2
- 产品价格:
- ¥145/ 1pcs
¥130/ 100pcs
- 交易说明:
- 现金
- 配送说明:
- 快递
- 厂 家:
- 顺源科技
- 封 装:
- DIN35
- 批 号:
- 20140901
- 数 量:
- 3677
产品咨询直线:0755-83100080-812
产品详细说明
隔离放大器|模拟量隔离放大器|输入端配电型隔离放大器|有源信号隔离放大器DIN1X1 ISOEM U1-P3-O5-S2:
品类别: | 隔离放大器|模拟信号隔离放大器|隔离变送器|输入端配电型隔离放大器DIN1X1 ISOEM U1-P3-O5-S2 | ||
输 入: | 4-20mA,0-20mA,0-10V等 | 输 出: | 0-5V,1-5V,4-20mA等 |
隔离方式: | 磁电光电 | 隔离电压: | 3000VDC |
封装方式: | SIP12 | 精 度: | 千分之一,千分之二 |
说 明: | ISO EM A(U)-P-O-S系列 |
SunYuan SIP12 Pin封装ISO EM-S系列,模拟有源信号隔离变送器配电器是一种磁电隔离的混合集成电路。该IC在同一芯片上集成了一个多隔离的DC/DC变换电源和一组磁电耦合的模拟信号隔离放大器,它采用磁电偶合的低成本方案,主要用于对EMC(电磁干扰)无特殊要求的场合。输入及输出侧宽爬电距离及内部隔离措施使该芯片可达到3KVDC绝缘电压。
ISO EM-S系列产品使用非常方便,免零点和增益调节,无需外接零点、增益调节电位器,即可实现工业现场信号的隔离转换功能。输入端配置的隔离电源可向位移、电阻等无源两线制、三线制传感器配电,也可做为输入端前置放大、电桥电路的放大、基准等作用。
ISO EM-S系列 产品精度等级:0.1级、0.2级。0-5V/0-10V/0-75mV/0-2.5V/0-1mA/0-10mA/0-20mA/4-20mA等国际标准信号输入,可输出电压信号:0-2.5V/0-5V/0-10V/1-5V;或输出电流信号:0-10mA/0-20mA/4-20mA;输出信号具有高负载能力。
输入端配电型隔离放大器 DIN1X1 ISOEM U1-P3-O5-S2 产品特点
● 低成本,小体积SIP 12Pin符合UL94V-0标准阻燃封装
● 无需外接电位器,免零点和增益调节(非线性度<0.1%)
● 辅助电源、信号输入与输出之间:3000VDC 三隔离
● 辅助电源:5V,12V,15V,24VDC等单电源供电方式
● 可供输入端功能拓展配电:5V,12V,15V,24VDC等
● 0-75mV/0-10V/0-1mA/4-20mA等模拟信号隔离放大转换
● 工业级温度范围: -40~+85 ℃
● EMC特殊场合须有电磁干扰抑制电路或采取屏蔽措施
输入端配电型隔离放大器 DIN1X1 ISOEM U1-P3-O5-S2 典型应用
● 无源传感器隔离配电及信号采集传输
● 前置放大、电桥等电路配置电源方便采集信号
● PLC、DCS现场模拟信号隔离、采集
● 直流电流 / 电压信号的隔离、转换及放大
● 模拟信号地线干扰抑制及数据隔离、采集
● 工业现场信号隔离及长线传输
● 仪器仪表与传感器信号收发
● 电力监控、医疗设备隔离安全栅

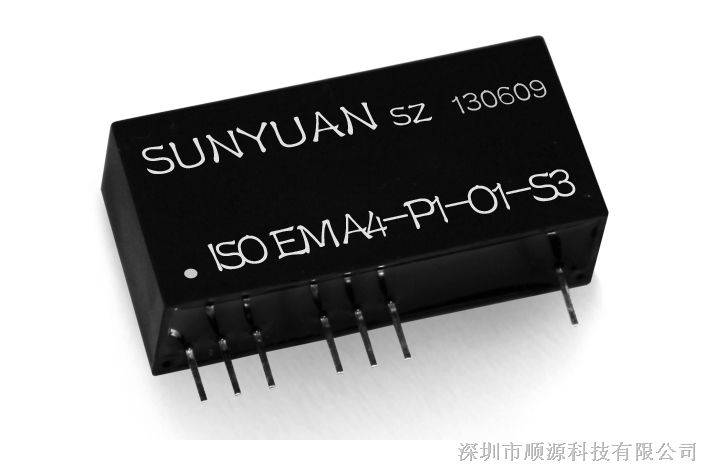

输入端配电型隔离放大器 DIN1X1 ISOEM U1-P3-O5-S2 产品图片
输入端配电型隔离放大器 DIN1X1 ISOEM U1-P3-O5-S2 产品选型举例
例1: 输入信号:0-5V; 输出信号:0-5V; 辅助电源:24VDC;配电15VDC。
产品型号: ISO EM U1-P1-O1-S2
例2: 输入信号:4-20 mA ; 输出信号:4-20mA; 辅助电源:24VDC;配电24VDC。
产品型号: ISO EM A4-P1-O1-S3
输入端配电型隔离放大器 DIN1X1 ISOEM U1-P3-O5-S2 产品典型应用

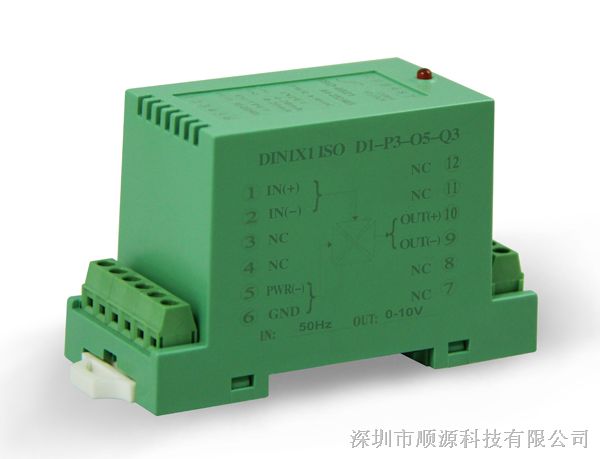

输入端配电型隔离放大器 DIN1X1 ISOEM U1-P3-O5-S2产品外形及安装方式参考
