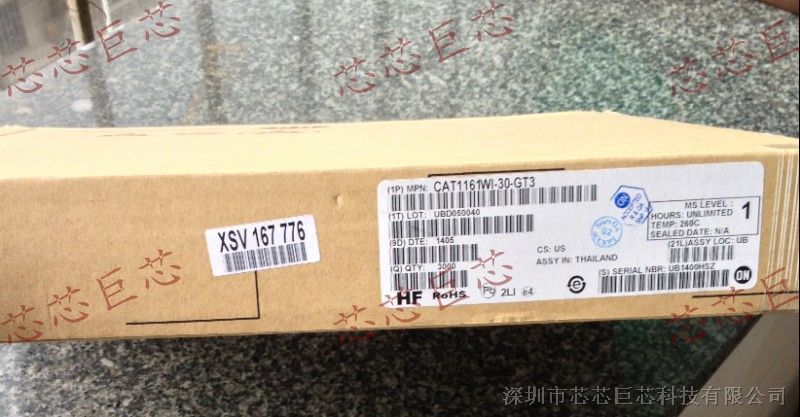

供应CAT1161WI-30精密复位控制器和看门狗定时器的电压监控电路
- 产品价格：
- ￥6/ 100pcs
￥5/ 1k
￥4.5/ 10k
- 交易说明：
- 电话或QQ联系
- 配送说明：
- 送货上门/快递/自取
- 厂 家：
- ON现货
- 封 装：
- SOIC8
- 批 号：
- 14+
- 数 量：
- 9000
产品咨询直线：0755-25109170
产品详细说明
CAT1161WI-30精密复位控制器和看门狗定时器的电压监控电路
CAT1161/2 为基于微控器的系统提供了一个完整的存储器和电源监控解决方案。它们利用低功耗CMOS技术将16k带硬件存储器写保护功能的串行E2PROM 存储器、用于掉电保护的电源监控电路和一个看门狗定时器集成到一块芯片上，存储器采用I2C总线接口。
当系统由于软件或硬件干扰而被终止或“挂起”时，1.6 秒的看门狗电路将复位系统，使系统恢复正常。CAT1161的看门狗电路监控着SDA，这就可以省去额外的PC板跟踪电路，低价位的CAT1162不含看门狗定时器。
电源监控和复位电路可在系统上电/下电时保护存储器和系统控制器，防止掉电条件的产生。CAT1161/2的5个门槛电压可支持5V、3.3V和3V的系统。一旦电源电压超出范围，复位信号有效，禁止微控制器、ASIC或外围器件继续工作。复位信号在电源电压超过复位门槛电压后的200ms内仍保持有效。由于带有高电平和低电平复位信号，因此CAT1161/2可以很方便地连接到微控制器和其它IC。另外，复位管脚还可用作手动按键复位的去抖输入。
CAT1161/2 的存储器构造成16字节的页。除此之外，写保护管脚WP和VCC 检测电路提供的硬件数据保护功能可防止在Vcc降到低于复位门槛电压或上电时Vcc上升到复位门槛电压之前对存储器的写操作。
