隔离放大器|0-1Vrms交流信号转0-20mA/0-10V(AC/DC)隔离放大器ISOAC-P1-O2

产品类别：	顺源科技0-1Vrms隔离放大器\|AC/DC隔离放大器\|交流转模拟信号隔离放大器\|交流转模拟量隔离放大器
输入：	0-1Vrms	输出：	0-20mA,0-10V,4-20m A等
隔离方式：	磁电光电	隔离电压：	3000VDC
封装方式：	SIP12	精度：	0.1%,0.2%
说明：	ISO AC-P1-O2系列

顺源科技0-1Vrms交流转直流AC/DC隔离放大器产品特点：
●　精度、线性度误差等级： 0.5级
●　输入：0-1Vrms交流信号（50～60HZ）
●　辅助电源：5V、12V、15V或24V直流单电源供电
●　国际标准信号输出：0-10mA /4-20mA/0-5V/0-10V等
●　信号与辅助电源之间3KVAC两隔离

●　标准DIP 12 Pin符合UL94V-0阻燃封装
●　工业级温度范围:　- 20 ~ + 70 ℃

0-1Vrms交流转直流AC/DC隔离放大器典型应用：
●　交流信号的采集及变换
●　电力输配电高精度监测

●　发电机或电动机安全运行测控

●　高压互感器交流信号隔离转换标准直流信号

●　仪器仪表与传感器信号收发

●　可外接互感器组成单相或多相隔离变送器 ● 电力、医疗设备隔离安全栅

0-1Vrms交流转直流AC/DC隔离放大器产品描述

顺源科技SunYuan ISO系列0-1Vrms交流信号转模拟直流(AC/DC)变送器IC，是一种将电网、电机检测传感器输出工频交流信号（50～60HZ）转换成线性变化对应模拟直流信号的混合集成电路。该交流信号隔离放大器电路在同一芯片上集成了一组多路高隔离的DC/DC电源和一组AC/DC信号转换电路。可以将传感器采集到的0-1Vrms（50～60HZ）工频交流信号按比例转换成4-20mA/0-10mA /0-20mA直流电流信号或0-1V/0-2.5V/0-5V/0-10V直流电压信号。通过外接交流电压互感器后就可以组成单相或多相隔离变送器，实现信号输入、输出信号与辅助电源之间的三隔离。交流信号隔离放大器产品在发电机或电动机安全运行监测、电力输配电远程监控、仪器仪表与传感器信号收发、医疗设备安全隔离栅、工业自动化控制等领域广泛应用。

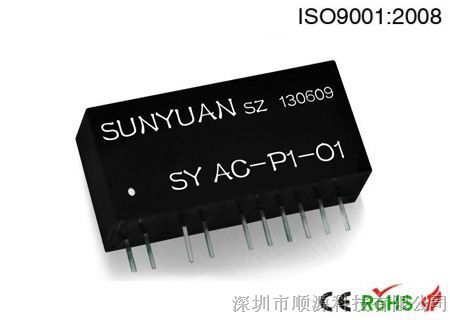

0-1Vrms交流转直流AC/DC隔离放大器产品图片：

0-1Vrms交流转直流AC/DC隔离放大器产品选型举例

例1：信号输入：0~1Vrms，输出： 4-20mA，辅助电源：24VDC

产品型号： ISO AC-P1-O1

例2：信号输入：0~1Vrms，输出：0-10V，辅助电源：12VDC

产品型号： ISO AC-P2-O5

0-1Vrms交流转直流AC/DC隔离放大器产品通用参数
精度、线性度误差等级 ---------- 0.5级
回差 ---------- < 0.5%
辅助电源---------- 5V,12V,15V,24VDC
隔离 ---------- 信号/辅助电源
工作温度---------- -20 ~ +70℃
绝缘电阻 ---------- ≥20MΩ
工作湿度---------- 10 ~ 90% (无凝露)
耐压 --------- 3KV(60HZ / S)，漏电流 1mA
存储温度---------- -45~ +85℃
耐冲击电压---------- 3KV， 1.2/50us(峰值)
存储湿度---------- 10 ~ 95% (无凝露)
功耗参考值---------电压输出型: 0.2W(TYP), 0.5W (MAX) . 电流输出型: 0.5W(TYP), 0.75W（MAX）

0-1Vrms交流转直流AC/DC隔离放大器产品应用举例：
