模拟量信号隔离器|ISO 4-20mA-E信号隔离器|4-20mA两线制有源转无源信号隔离器|电流信号隔离器：

ISO 4-20mA-E两线制有源转无源信号隔离器 产品特点
●  无需外接电源，两线制信号回路供电输出方式
●  有源4-20mA 信号采集电压（5 ~ 32V）超宽范围输入
●  4-20mA量程内高精度（0.1级、0.2级）
     4-20mA 信号传输高线性度（非线性度误差<0.1%）
●  有源4-20mA 信号采集输入，输入与输出3KV隔离
●  有源信号输入，输出可以控制电流环回路中的有源负载
●  标准DIN35导轨安装，工业级温度范围: - 25℃ ~ + 70℃


ISO 4-20mA-E两线制有源转无源信号隔离器典型应用
●  多通道两线制有源负载信号匹配及控制
●  PLC、DCS现场模拟信号隔离、采集
●  地线环流隔离及干扰抑制
●  传感器信号与模拟量输入输出接口匹配
●  传感器4-20mA信号采集隔离、调理及传输
●  模拟信号数据采集隔离与长线无失真传输
●  电力仪器仪表、医疗设备监控隔离安全栅

ISO 4-20mA-E两线制有源转无源信号隔离器 产品参数

ISO 4-20mA-E两线制有源转无源信号隔离器产品选型举例
例1： 模块式/SIP12     两线制有源4-20mA转无源4-20mA，信号输入：4-20mA；隔离控制输出：4-20mA；

            产品型号：   ISO 4-20mA-E

例2： 导轨式/DIN35    一路、二路、三路两线制有源4-20mA转无源4-20mA，信号输入：4-20mA；隔离控制输出：4-20mA；
             产品型号： 一路/一进一出  DIN 1X1  ISO 4-20mA-E

             产品型号： 二路/二进二出  DIN 2X2  ISO 4-20mA-E

             产品型号： 三路/三进三出  DIN 1X1  ISO 4-20mA-E

ISO 4-20mA-E两线制有源转无源信号隔离器 应用领域

ISO 4-20mA-E两线制有源转无源信号隔离器产品描述

       SunYuan顺源科技超小体积、低成本、高精度SIP12模块式和标准DIN35导轨安装的多通道两线制4-20mA模拟量信号隔离器控制器，可将输入有源4-20mA电流信号转换成隔离的无源控制信号输出，控制二线制供电（防爆方式）4-20mA电流环路。实现传感器信号采集与模拟量输入接口有源负载的匹配，有效解决了采集有源4-20mA电流信号与二线制电流环供电回路接收口电源冲突问题。

       SunYuan顺源科技DIN （1X1 / 2X2 / 3X3）ISO 4-20mA-E采用高效能的回路窃电技术，使产品无需独立电源供电。而采用两线制回路供电输出方式可省掉两根电源线，大大简化了用户的设计，降低用户布线成本。该产品内部包含有电流信号调制解调电路、信号耦合隔离变换电路等。很小的输入等效电阻，使该隔离控制器能够从传感器输出回路中采集到电流信号的电压值达到超宽范围（5~32VDC），以满足用户无需外接辅助电源而实现信号远距离、无失真传输的需要。

       SunYuan顺源科技（1X1 / 2X2 / 3X3） ISO 4-20mA-E输出是针对24VDC和取样电阻（二线制仪表）相串联的二线制供电回路来设计的，同当前工业现场常用的模拟量输入接口板（上位机）、PLC、DCS或其他仪表含有有源负载的模拟量输入端口相匹配。产品能满足工业级宽温度、潮湿、震动的现场恶劣环境要求，使用非常方便，只需外接10KΩ的多圈电位器进行ADJ校正，即可实现三路两线制4-20mA信号的隔离、传输和采集控制。



ISO 4-20mA-E两线制有源转无源信号隔离器单路4-20mA电流环隔离控制器典型应用

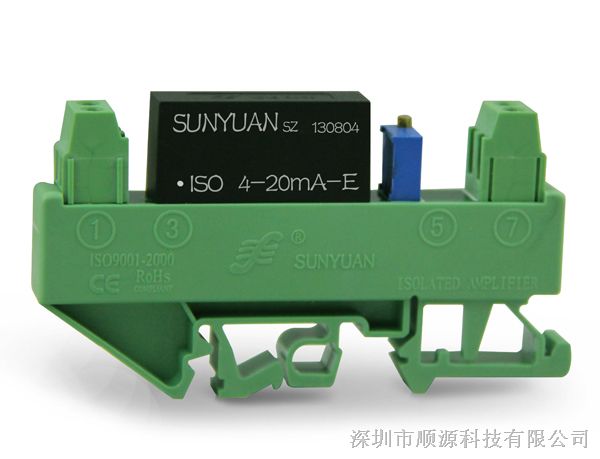

ISO 4-20mA-E两线制有源转无源信号隔离器 产品图片（模块式和导轨式）：
