顺源隔离变送器|SUNYUANSZ顺源隔离变送器|温度信号隔离变送器|PT100热电阻温度信号隔离变送器：

   SUNYUANSZ  深圳顺源科技按客户需求研制的低成本PT100热电阻温度信号隔离变送器，产品有小体积模块式封装，也有便于装在机柜中的卡轨式封装，解决工业现场不同使用的要求。

     SUNYUANSZ 深圳顺源科技  ISO Z-W系列隔离变送器是一种将热电阻信号按温度高低隔离转换成与温度成线性标准信号的混合集成电路。该隔离变送器电路在同一芯片上集成了一组多路高隔离的DC/DC电源，几个高性能的信号隔离器和热电阻线性化、长线补偿、干扰抑制电路，特别适用于Pt100/Cu50热电阻信号隔离转换成标准信号，温度信号的变送与无失真远传，工业现场PLC或DCS系统的温度信号采集与隔离。

     SUNYUANSZ 深圳顺源科技  ISO Z-W系列隔离变送器芯片内部集成了高效率的DC-DC，能产生两组互相隔离的电源分别给内部输入端放大电路、调制电路供电和输出端解调电路、转换电路、滤波电路供电。SMD工艺结构及新技术隔离措施使该器件能达到：电源、信号的输入/输出 3000VDC三隔离。并且隔离变送器能满足工业级宽温度、潮湿、震动的现场恶劣工作环境要求。

     SUNYUANSZ 深圳顺源科技  ISO Z-W系列隔离变送器使用非常方便，只需很少外部元件，即可实现Pt100热电阻信号的隔离变送。并可以实现工业现场温度控制信号一进两出、一进四出的功能。

SUNYUANSZ顺源热电阻信号隔离变送器产品特点
●  三线、四线或两线 Pt100/Cu50热电阻信号直接输入
●  精度、线性度误差等级： 0.2级（相对温度）
●  内置线性化处理和长线补偿电路
●  电源、信号：输入/输出 3000VDC三隔离
●  辅助电源：5V、12V、15V或24V直流单电源供电
●  国际标准信号输出：4-20mA/0-5V/0-10V等
●  低成本、超小体积，使用方便，可靠性高
●  标准 SIP12/DIP24符合UL94V-0阻燃封装
●  工业级温度范围: - 40 - + 85 ℃

SUNYUANSZ顺源热电阻信号隔离变送器典型应用
●  温度信号隔离、采集及变换
●  工业现场高精度温度测量
●  热电阻信号隔离与温度控制
●  地线干扰抑制
●  温度传感器信号转换成标准信号
●  油温测量与报警
●  信号远程无失真传输
●  电力监控、医疗设备温度控制隔离安全栅

SUNYUANSZ顺源热电阻信号隔离变送器应用领域

SUNYUANSZ顺源热电阻信号隔离变送器产品校准
校准设备：精确到0.01欧的电阻箱一台，直流电源一台，4位半万用表一台。
校准步骤：
1、  将产品按照应用图接好线，或者将产品安装到已经设计好的线路板上。
2、  根据辅助电源的值，连接好电源；安装好调节电位器；输出接到万用表。
3、  根据输入的温度范围查分度表得出对应的电阻值范围Rlow~Rhigh。
4、  接通电源，开机15分钟。
5、  将电阻箱的阻值调到等于Rlow的值，调节零点电位器，使输出为零点的对应输出值（例如4mA）。
6、  将电阻箱的阻值调到等于Rhigh的值，调节幅值电位器，使输出为满度的对应输出值（例如20mA）。
7、  重复5、6步骤几次，提高输出精度。
8、  校准完成。

SUNYUANSZ顺源热电阻信号隔离变送器产品选型举例
例1：  信号输入：Pt100，温度范围 -20-100℃； 信号输出：4-20 mA； 辅助电源：24V。 SIP 12封装。
           产品型号： ISO Z1-W1-P1-O1-S

例2：  信号输入：Cu50，温度范围 0-100℃；   信号输出:  0-5V；   辅助电源：12V。 DIP 24封装。
           产品型号： ISO Z4-W2-P2-O4-D

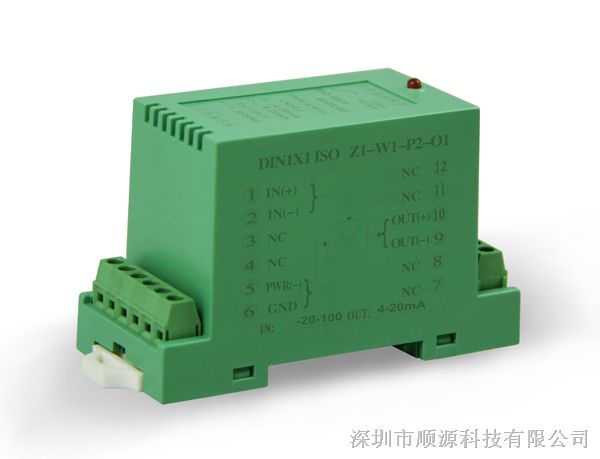

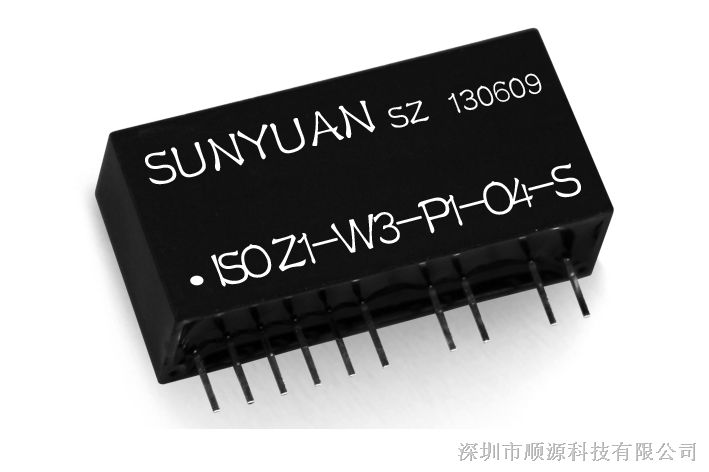

SUNYUANSZ顺源热电阻信号隔离变送器产品图片
