供应肖特基二极管 SS110 不凡 BUFAN
- 产品价格：
- 面议/ 1pcs
- 交易说明：
- 本站所有价格仅供参考，网上订单需书面确认后生效，期盼您来函来电。
- 厂 家：
- TK
- 封 装：
- SMA
- 批 号：
- 12+
- 数 量：
- 50000
产品咨询直线：021-38046966
产品详细说明

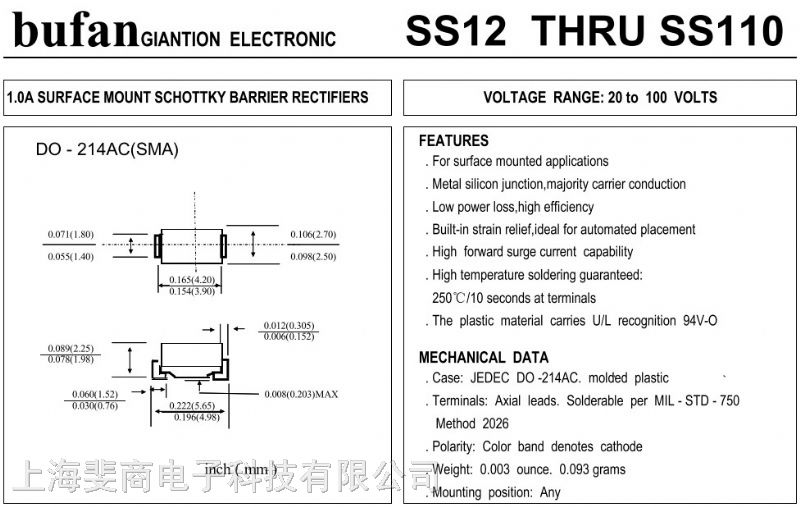

SS110
MAXIMUM RATINGS AND ELECTRICAL CHARACTERISTICS
Ratings at 25 ℃ ambient temperature unless otherwise specified.
Single phase half wave 60HZ. resistive or inductive load. For capacitive load current derate by 20％
|
|
SYMBOL |
SS12 |
SS13 |
SS14 |
SS15 |
SS16 |
SS18 |
SS110 |
UNITS |
|
Maximum Recurrent Peak Reverse Voltage |
VRRM |
20 |
30 |
40 |
50 |
60 |
80 |
100 |
V |
|
Maximum RMS Voltage |
VRMS |
14 |
21 |
28 |
35 |
42 |
56 |
70 |
V |
|
Maximum DC Blocking Voltage |
VDC |
20 |
30 |
40 |
50 |
60 |
80 |
100 |
V |
|
Maximum Average Forward Rectified Current 9.5mm Lead Length. TA = 75℃ |
I(AV) |
1.0 |
A |
||||||
|
Peak Forward Surge Current 8.3ms Single half-sine-wave superimposed on rated Tj = 125℃ |
IFSM |
40.0 |
A |
||||||
|
Maximum Forward Voltage at 1.0A DC |
VF |
0.45 |
0.55 |
0.70 |
0.85 |
V |
|||
|
Maximum Reverse Current TA = 25℃ at Rated DC Blocking Voltage TA = 100℃ |
IR |
0.5 |
m A |
||||||
|
6.0 |
5.0 |
||||||||
|
Typical Junction Capacitance ( Note 1 ) |
Cj |
110 |
90 |
pF |
|||||
|
Typical Thermal Resistance ( Note 2 ) |
RQJA |
88.0 |
℃/W |
||||||
|
Operating Junction Temperature Range |
Tj |
|
|
℃ |
|||||
|
Storage Temperature Range |
TSTG |
|
℃ |
||||||
NOTE:
1. Measured at 1.0MHz and applied reverse voltage of 4.0V DC.
2. P.C.B.mounted with 0.2×0.2 (5.0×5.0mm)copper pad areas
