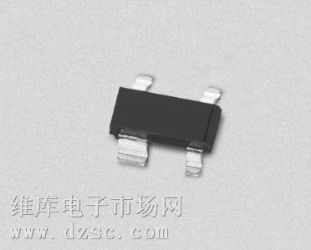

供应RS - 485接口静电保护芯片SM712/PSM712
- 产品价格：
- 请咨询/ 10k
- 交易说明：
- 原装环保现货长期特价供应
- 配送说明：
- 深圳现货
- 厂 家：
- PROTEK
- 封 装：
- SOT23-3
- 批 号：
- 12+
- 数 量：
- 68520
产品咨询直线：0755-61685544
产品详细说明
特点：
耐压:-7~+12V；
丠容值:75pF；
丠钳位电压；
12A（8/20μ的）额定浪涌电流；
应用：
RS-485接口；
褠桛系统；
企业交换机；
描述：
TVS保护管SM712专门为非对称（+ 12 V/- 7伏）保护点的RS-485系统提供保护的，主要保护设备免受静电放电，
电快速瞬变、雷电浪涌产生的瞬态电压的损害。该TVS管的设计为非对称操作电压提供了最佳保护，在引脚1和2有一个
工作电压为12伏。这两个引脚都是成对双方向连接引脚3，引脚3工作电压为7伏，该引脚在RS-485系统中是接地的。
防雷保护应用：
由于RS-485总线实行长距离传输(1200米以上)，而且其传输线通常暴露于户外，因此极易因为雷击等原因引入过电压。而RS-485数据线工作电压较低（5V左右），其本身耐压非常低（-7~+12V），一旦过压引入，就会击穿损坏芯片。
防护电路：
当雷击发生时，感应过电压由两端引入，贴片气体放电管LT-B3D090L进行共模防护和差模一体化防护，此时过电压被大大削弱到约500V左右，在经过电阻（可恢复保险丝）PTC250-120u限流，TVS二极管( SM712)二次限压后，感应浪涌脉冲电压被箝制在15V左右，从而实现对芯片的保护。
