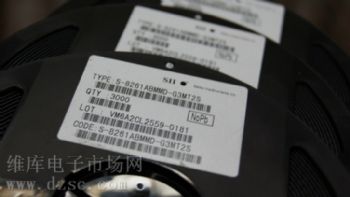

供应S-8261ABMMD-G3MT2S 中文资料 应用 PDF封装图
- 产品价格：
- ￥1/ 1pcs
￥0.5/ 10pcs
- 交易说明：
- 100全新原装★★特价供应★★。★★特价★★假一赔十☆
- 厂 家：
- 精工
- 封 装：
- SOT23-6
- 数 量：
- 11000
产品咨询直线：0755-23619963
产品详细说明
订购电话：0755-83759982 ，QQ:284529703 深圳市亚泰盈科电子有限公司，
这里只有原装，长期现货，实单来电即可，真实有效信息让我们彼此的效率更高！
公司地址：深圳市福田区佳和B座1905-1906室
本公司郑重承诺：我司所销售的所有产品均为原装进口产品
s - 8261系列是锂离子/锂聚合物可充电电池保护器件将highaccuracy电压检测电路和延迟电路。
s - 8261系列适用于保护单细胞
锂离子/锂聚合物电池从超载,
过量放电和过电流。
„特性
(1)内部精度高电压检测电路
•超载检测电压3.9 V 4.4 V(适用于5 mV步骤)
准确性:25±mV(+ 25°C)和±30 mV(−5°C + 55°C)
•超载滞后电压0.0 V 0.4 V
* 1
准确性:25±mV
过充滞后电压可以选择的范围从0.0 V 0.4 V在50 mV的一步。
•过量放电检测电压2.0 V 3.0 V(适用于10 mV步骤)准确性:±50 mV
•过量放电滞后电压0.0 V 0.7 V
* 2
准确性:±50 mV
这个过量放电滞后电压可以选择的范围从0.0 V 0.7 V在100 mV的一步。
•过载1检测电压0.05 V 0.3 V(适用于10 mV步骤)准确性:±15 mV
•过载2检测电压0.5伏(固定)准确性:±100 mV
(2)高压设备是用于充电器连接别针
(VM和CO针:绝对最大额定值= 28 V)
(3)延迟时间(超载:tCU,过量放电:tDL,过电流1:t
lOV1、过电流2:t
lOV2)生成
通过一个内部电路。没有外部电容器是必要的。准确性:±20%
(4)三步过电流检测电路包含。
(过电流1、过电流2和负载短路)
(5)0 V充电功能“可用”/“不可用”是可选的。
(6)充电器检测函数和异常电流检测功能
•在过量放电滞后释放通过检测负电压在VM销(−0.7 V打字。)。
(充电器检测函数)
•在输出电压的做销高和电压在VM销等于或低于
充电器检测电压(−0.7 V打字。),输出电压的公司就低。销(异常
充电电流检测函数)
(7)低电流消耗
操作模式下μA•3.5。,7.0μA马克斯。
省电模式0.1μA•马克斯。
(8)宽的工作温度范围−40°C到+ 85°C
(9)小包装醉鬼23 6,五脚瑞士央行(B)
* 1。超载释放电压=超载检测电压−超载滞后电压
(超载释放电压< 3.8 V是被禁止的。)
* 2。过量放电释放电压=过量放电检测电压+过放电滞后电压
