产品详情

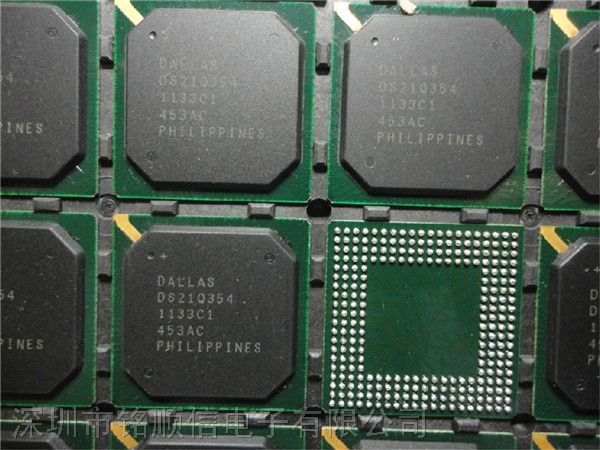

DS21Q354+

特征

P

·四（4）完全独立的T1或E1收发器

在一个小27mm×27mm包

·每个收发器包含一个短和长距离线路接口

加上一个全功能的报警检测/代，

弹性存储，支持基于硬件的信号，每个DS0

渠道控制和HDLC控制器

·每个多芯片模块（MCM）包含四个模：

ds21352（ds21q352）

ds21552（ds21q552）

ds21354（ds21q354）

DS21554（ds21q554）

·选型指南：

供给装置

ds21q352 T1 3.3V

T1 5V ds21q552

E1 3.3V ds21q354

E1 5V ds21q554

·看到具体的ds21352 / ds21552和ds21354 / DS21554

在他们的功能和操作细节数据表

·所有四个T1或E1收发器可以连接成一个单一的

8.192mhz背板数据流

·IEEE 1149.1 JTAG边界扫描结构

·ds21q352 / ds21q552和ds21q354 / ds21q554是引脚兼容

允许相同的足迹来支持T1和E1的应用

·256–铅MCM的BGA封装（27毫米×27mm）

·低功耗5V CMOS低功耗3.3V和5V的CMOS或

宽容的输入和输出

描述

四T1和E1收发器MCMS提供一个高密度的包装安排

ds21352 / ds21552 T1单芯片收发器和ds21354 /单芯片收发器DS21554 E1。

其中的一个设备的四硅封装在一个芯片的多芯片模块（MCM）与电

连接如图1所示。所有的功能可以在ds21352 / ds21552和

ds21354 / DS21554在MCM封装的版本，但是为了减少包也可

大小，一些信号已被删除。这些差异详见表1。

这个数据表描述了电气连接和机械尺寸。请参见

ds21352 / ds21552和ds21354 / DS21554的全部细节的所有功能和数据表

该装置的操作特性。
