技术参数                    测试条件：如无特殊指定，所有参数测试均在标称输入电压、纯阻性额定负载及25℃室温环境下测得。

Technology parameter   Test condition: General Nominal Line, Tc=25 ℃，Rated resistant load unless other wise specified.

输入特性 Input

Min(v)

Nom(v)

Max(v)

Notes

输入电压Vdc Input voltage

9

12

18

2:1

18

24

36

2:1

36

48

72

2:1

72

110

144

2:1

遥控端Remote ON/OFF

无遥控端 Non

输入欠压保护

Input undervoltage protection

低于低端输入电压，电源关断输出，自动恢复 Lower than the low-input voltage protection ，Self-furbish

输出特性 Output

输出电压精度Voltage accuracy

Vo1,Vo2

±1.0%, ±3.0%

源效应Line regulation

标称负载，全电压范围

Nominal Load, full voltage range

Vo1,Vo2

±0.2%, ±1.5%

负载效应Load regulation

20% ~ 100%额定负载

Vo1,Vo2

±0.5%, ±4.0%

纹波及噪声Ripple and noise

20MHz BM 满载(Full Load) Vo≤5.0V, ≤50mVp-p; Vo≥48V, ≤180mVp-p;

Other, ≤100mVp-p

动态响应 Dynamic response

25%的标称负载阶跃

25% Nominal load step change

△Vo1/△t

±4.0/500μ s%

输出电压调节 Voltage adjust

无调节端 Non

启动延迟时间Turn-on delay time

典型值 Typical value

≤200mS

一般特性 General

转换效率Efficiency

标称电压输入，满载

Nominal input, Full load

Vo≤5.0V,80%典型Typical

Vo>5.0V，82%典型Typical

开关频率Switching frequency

300KHz 典型 Typical

最大MAX 330KHz

工作温度Operating temperature

自由空气对流 Free air

工业级 Industrial Level

-25℃ ~ +55℃

军品级 Military Level

-40℃ ~ +85℃

储存温度Storage temperature

工业级 Industrial Level

-40℃ ~ +105℃

军品级 Military Level

-55℃ ~ +120℃

最大壳温Max case temperature

工业级 Industrial Level

+100℃

军品级 Military Level

+110℃

相对湿度Relative humidity

10%~90%

外壳材料case material

金属 Meta case

隔离电压Isolation Voltage

输入与输出 Input-output 1500 Vdc ≤ 0.5mA/1min；

输入与外壳Input-case 500Vdc ≤ 0.5mA / 1min

最小无故障间隔时间(MTBF)

2X10⁵Hrs

12V转24V|12V转24V电源模块

典型产品列表 Typical product tabulates

型号

TYPE

输入电压范围

Input voltage range

输出电压/电流（Output voltage / current）

VO1

VO2

VO3

V

mA

V

mA

V

mA

WD10-□S12B1

12 V（9~18V）

24V（18~36V）

48V（36~72V）

110V（72~144V）

12V

830mA

WD10-□S15B1

15V

660mA

WD10-□S24B1

24V

410mA

WD12-□S12B1

12V

1000mA

WD12-□S15B1

15V

800mA

WD12-□S24B1

24V

500mA

WD10-□D12B1

+12V

410mA

-12V

410mA

WD10-□D15B1

+15V

330mA

-15V

330 A

WD10-□D24B1

+24V

210mA

-24V

210mA

WD12-□D12B1

+12V

500mA

-12V

500mA

WD12-□D15B1

+15V

400mA

-15V

400mA

WD12-□D24B1

+24V

250mA

-42V

250mA

注：□ 代表输入电压标称值，因篇幅有限，以上只是部分产品列表，若需列表以外产品，请与本公司销售部联系。

□ Shows the nominal value of input voltage, due to space limitations ,the above list is only for some products, If other than a list of products, please contact the Company’s sales department.

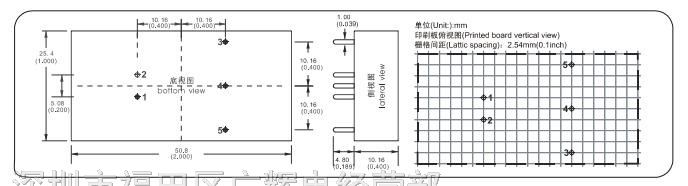

封装尺寸图 Mechanical Data

封装尺寸 Mechanical Data

封装代号

L x W x H

B1

50.80 × 25.40 × 10.16mm

2.000× 1.000 × 0.400inch

*注意：电源模块的各管脚定义如与选型手册不符，应以实物标签上的标注为准。

*Note：The power modules such as the definition of the pin does not match with the hand book, please refer to the actual item.
