供应TD1720(SOP8)单降电压模式PWM芯片,泰德TD全系列代理,量大价优
- 产品价格：
- 交易说明：
- 2500个/盘,美国泰德Techcode全系列现货!TD1720
- 配送说明：
- ①快递代收②柜台取货③量大送货上门④淘宝交易⑤量大价优TD1720
- 厂 家：
- 美国泰德Techcode
- 封 装：
- SOP8
- 批 号：
- 2013
- 数 量：
- 98000
产品咨询直线：0755-83678020
产品详细说明
深圳市华正源电子有限公司
型号:TD1720
封装:SOP8
包装:2500个/盘
年份:最新年份
美国泰德Techcode全系列现货!
TD1720单降压电压模式PWM控制器
TD1720单降压电压模式PWM控制器
TD1720是电压模式，固定300kHz开关频率，同步降压转换器。该TD1720允许较宽的输入电压，
要么是一个5?16V或两个电源电压（s）的各种应用。上电复位（POR）电路监视VCC电源电压，
以防止错误的逻辑控制。一个内置的软启动电路，防止输出电压过冲以及限制输入电流。内
部0.8V温度补偿基准电压高精度地被设计，以满足低输出电压应用的要求。该TD1720提供了
极好的输出电压法规对负载电流变化。控制器的过电流保护监视输出电流用的低侧MOSFET的
整个RDS的电压降（ON）时，省去了一个电流检测电阻，具有高效率和低成本。此外，TD1720
还集成了出色的保护功能：过电压保护（OVP），欠压保护（UVP）。OVP电路监视FB电压，
以防止PWM输出过压，和UVP电路监视FB电压，以防止PWM输出欠压或短路。

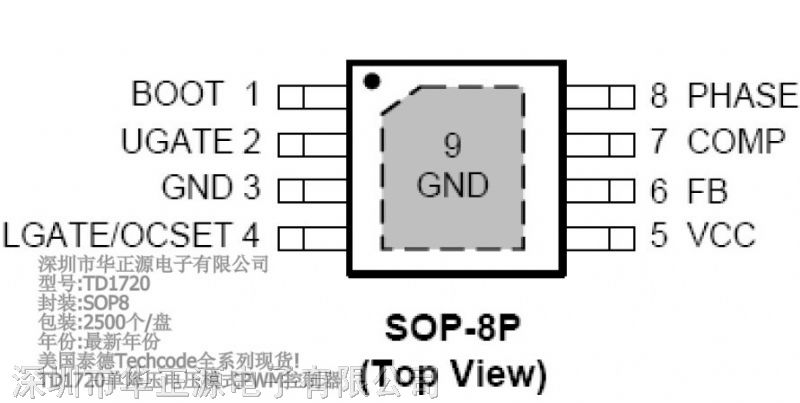

TD1720提供SOP-8P和TDFN3x3-10封装。
TD1720产品特点
---广5V至16V电源电压
---在VCC上电复位监控
---极好的输出电压0.8V条例内部参考±1％过温度范围
---集成的软启动
---电压模式PWM操作与外部补偿
---高达90％的占空比为快速瞬态响应
---恒定开关频率300kHz±10％
---驱动双低成本的N-MOSFET与自适应死区时间控制保护欠压--- 50％
---125％过电压保护
---可调式过电流保护阈值使用的低边MOSFET的RDS（ON）
---关机按COMP控制
---电源良好监控（TDFN-10采用3mmx3mm包装只）
---SOP-8P和TDFN3x3-10封装
---无铅和绿色器件可用（RoHS标准）
TD1720应用
---显卡
---DSL，交换机集线器
---无线局域网
---笔记本电脑
---主板
