供应XL6003 2A/8W升压型LED恒流驱动器芯片
产品详细说明
描述:
（1） XL6003采用自主开发的 BCD 工艺，转换效率高，输入电压可兼容到 3.6V；最高输出电压
兼容到 60V；
（2） 内部集成功率 MOSFET，外围器件少，系统成本低；
（3） 内置过温保护、过流保护、LED 开路保护全套可靠性保护电路，可靠性高；
（4） SOP8 小体积封装，适合 7W以内的升压 LED恒流应用；
（5） 优秀的线性调整率与负载调整率。
XL6003 是一个300KHz 的固定频率PWM升压DC-DC转换器，2A开关电流能力，该电路应用简单，外部元器件比较少,鉴于LED领域的系统需求,内部除了常规的限流电路,过温度保护,开路保护外,还内置了专用LED的CC.
同类型的芯片有:XL6004/XL6005/XL6006.
|
升压型大功率高效率LED恒流驱动芯片 |
||||||
|
产品型号 |
输入电压 |
最大输出电压 |
最大开关电流 |
开在频率 |
恒流设置 |
封装形式 |
|
XL6003 |
3.6V-24V |
60V |
2A |
400 KHz |
Adj(0.22V) |
SOP8L |
|
XL6013 |
5V-40V |
60V |
2A |
400 KHz |
Adj(0.22V) |
SOP8L |
|
XL6005 |
3.6V-32V |
60V |
4A |
180 KHz |
Adj(0.22V) |
TO252-5L |
|
XL6006 |
5V-32V |
60V |
5A |
180 KHz |
Adj(0.22V) |
TO263-5L/TO220-5L |

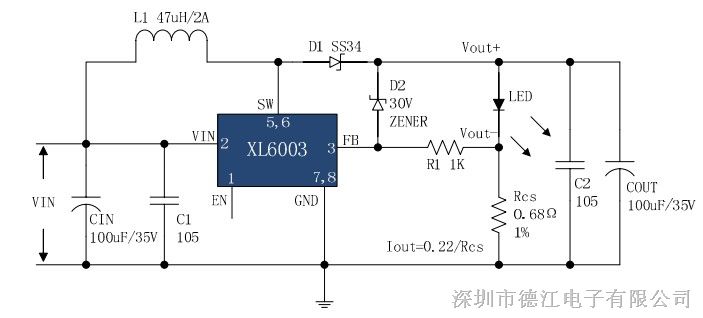

Schematic：
