     ISO EM系列4-20mA转4-20mA或0-5V，ISOEM A4-P1-O1隔离放大器隔离变送器IC，是一种将（传感器输出）模拟电压或电流信号经隔离转换成精度、线性度相匹配的混合集成电路。ISOEM A4-P1-O1隔离放大器产品主要用于工业控制系统中模拟信号输入输出控制，传感器与仪器仪表,PLC信号传输过程的隔离放大转换。ISOEM A4-P1-O1隔离放大器系统内部通过DSP、PLC的DA转换输出信号来显示和控制其它装置的可调输出，现场工作电压、电流和各种运行参数的监测及系统外部增加4-20mA（0-20mA）/0-5V标准信号接口等。该ISOEM A4-P1-O1隔离放大器IC为标准Sip12 Pin符合UL-94的阻燃封装，占用PCB板面积少。装入仪器内部可以并联安装实现多路信号的监测、隔离和转换。

　　ISOEM A4-P1-O1隔离放大器IC在同一芯片上集成了一个多隔离的DC/DC变换电源和一组模拟信号隔离放大器，输入及输出侧宽爬电距离及内部隔离措施使该芯片可达到3000VDC绝缘电压。ISOEM A4-P1-O1系列产品使用非常方便，免零点和增益调节，无需外接调节电位器等任何元件，即可实现工业现场信号的隔离转换功能。

       ISOEM A4-P1-O1隔离放大器隔离变送器一般都用在用电环境复杂的工业现场，为防止现场环境对产品出现各种干扰或损坏，我们根据多年的生产经验和针对不同环境下用户反馈意见，在对产品性能不受影响前提下逐步对产品的保护措施进行改进改善。对于DIN 35导轨安装的ISOEM A4-P1-O1产品，这些保护电路都以安置在产品中，用户可以直接使用。而对于IC封装的产品，由于受到尺寸空间的制约而无法安装保护器件。所以，请用户根使用环境对IC封装产品的信号输入、输出、辅助电源加装保护电路。

ISOEM A4-P1-O1隔离放大器产品特点：

●  精度等级：0.1级、0.2级；全量程范围内极高的线性度（非线性度<0.1%）

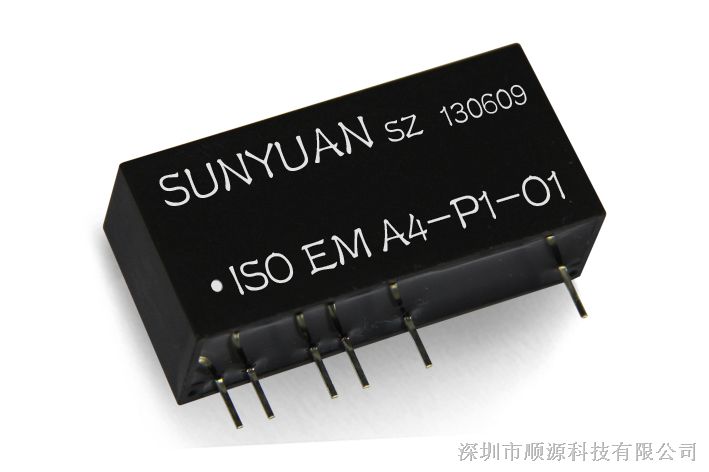

ISOEM A4-P1-O1隔离放大器产品图片：

ISOEM A4-P1-O1隔离放大器典型应用：

ISOEM A4-P1-O1隔离放大器产品选型举例

例1：  信号输入：0-5V； 信号输出：0-5V；         辅助电源：24VDC。

           产品型号： ISO EM  U1-P1-O4

例2：  信号输入：0-10V； 信号输出：0-20mA； 辅助电源：12VDC。

           产品型号： ISO EM  U2-P2-O2

例3：  信号输入：4-20mA； 信号输出：0-5V；    辅助电源：5VDC。

           产品型号： ISO EM  A4-P3-O4

常用模拟量ISO EM A4-P1-O1隔离放大器隔离变送器相关产品现场匹配，

应用选型技术资料参考：

1、隔离放大器最新应用方案：现场模拟信号带宽与隔离变送器频响匹配技术

2、IC封装隔离放大器隔离变送器信号与电源部分外接保护电路图

3、ISO mV系列：毫伏级模拟微小信号专用隔离放大器IC

4、ISO EM U(A)-P-O-T系列：零点、增益可调型模拟量隔离放大器隔离变送器

5、ISO EM A(U)-P-O-S系列：输入端配电型隔离变送器IC

6、ISO EM U(A)-P-O-SD 系列：零点增益可调节的输入配电型隔离变送器IC

7、ISO EM-U(A)-P-O-O系列：1进2出低成本小体积IC封装的模拟量隔离变送器隔离放大器

8、ISO EM A-P-O系列：0-±10V双向直流（电压/电流）信号隔离放大器隔离变送器IC

9、DIN3 ISOEM U-P-O(A-P-O)系列：单路DIN35导轨安装低成本小体积隔离变送器

10、DIN 1X2 ISOEM U(A)-P-O系列：一进二出DIN35导轨安装隔离变送器

11、DIN 2X1 C-P-O系列：2进1出模拟量平均值隔离变送器

12、DIN 2X2 ISOEM U(A)-P-O系列：二进二出DIN35导轨安装隔离变送器

13、DIN 1X3 ISOEM U(A)-P-O系列：一进三出DIN35导轨安装隔离变送器

14、DIN 1X4系列 ：一进四出模拟信号隔离变送器隔离放大器

15、DIN ISO AC系列：无源型两线制交流转直流(AC/DC)信号隔离变送器

16、ISO EMH 4-20mA系列：轨道电压监测专用高隔离安全栅

17、ISO F-P-O系列：频率信号(FV/ FI转换)隔离变换器IC

18、ISO U(A)-P-F系列：模拟信号转频率脉冲信号（V/F）隔离变送器IC

19、ISO EM RMS-P-O系列：模拟量真有效值（RMS）信号隔离变送器隔离放大器

ISO EM A4-P1-O1隔离放大器隔离变送器IC外型尺寸及PCB布板尺寸参考（SIP12 PiN）：

ISO EM A4-P1-O1隔离放大器隔离变送器IC，ISO EM 系列典型应用接线图（ISO EM A-P-O / ISO EM U-P-O）：
