RX8025T 是一款时钟IC,内置有高稳定的32.768KHZ晶体振荡器，具有高性能，温度补偿等功能。  RX8025T也作为一款拓展寄存器，时钟计数器，星期寄存器以及日历寄存器。RX8025T其中内置的高精度温补RTC芯片（SOP16贴片封装)

    RX8025T:

高精度

I 2C-Bus接口的实时时钟模块

   1 .RX8025T特点：

-内置爱高稳定度的32.768KHz的DTCXO（数字温度补偿晶体振荡器）

-支持I2C总线的高速模式（400K)

-定时报警功能（可设定：天，日期，小时，分钟）

-固定周期定时中断功能

-时间更新中断功能

-32.768KHZ频率输出（具有时能OE功能）

-闰年自动调整功能。（2000到2099）

-宽范围接口电压：2.2V到5.5V

-宽范围的时间保持电压：1.8V到5.5V

-低电流功耗：0.8uA/3V(Typ）

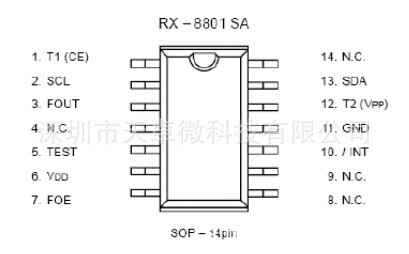

   2 .RX8025T管脚定义：

-TI:工厂测试用（不用额外链接）

-SCL：I2C总线通讯的串行时钟输入端

-FOUT:这是C-MOS输出引脚，可通过FOE进行控制。

 当FOE= H,该引脚输出一个32.768KHZ信号

 当输出停止时，FOUT引脚=H-Z（高阻状态）

-NC:这些引脚没有链接内部IC

-TEST:工厂测试用（不用额外链接）

-VDD:电源正端

-FOE：该引脚用来控制FOUT的输出模式，当高电平时FOUT输出使能

-INT:该引脚用于输出：报警信号，时钟信号，时间更新信号，以及其他信号。该引脚为开漏输出引脚。

-GND:电源接地端

-T2：工厂测试用

-SDA:I2C总线通讯，数据传输端。该引脚为N-CH开漏输出，所以一定要链接到一个有上拉电阻的相关信号线上。

     注意：确认在VDD和GND之间链接一个至少0.1UF的旁路电容。

   RX8025T指标：

-电源电压（VDD)：  -0.3TO+7.0(VDD和GND之间）

-输入电压（VIN1）   GND-0.3TOVDD+0.3

-输入电压（VIN2）：  GND-0.3TO+7.0

-输出电压（VOUT1):  GND-0.3TOVDD+0.3

-输出电压（VOUT2):  GND-0.3TO+7.0
